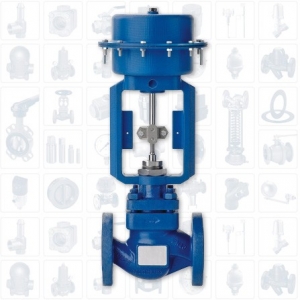

Stellventil Typ KE43 mit Stellantrieb, pneu.

Hersteller: Spirax Sarco

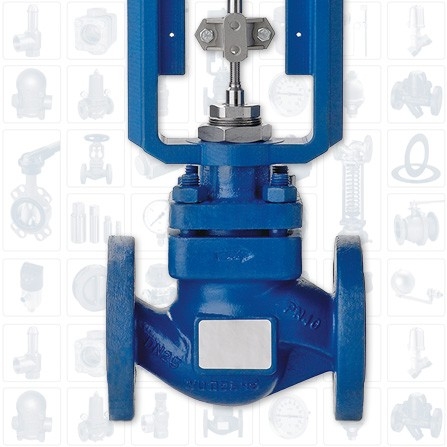

Stellventil Typ KE43

Stellventil mit Stellantrieb, pneumatisch – Stahl

Durchgangsform, weich dichtend, Nennhub 20 mm, reduzierter Durchgang (in 1. Reduktion)
Flansche gemäß DIN EN 1092-1

schwimmend gelagerter Sitz und Sitzkäfig, lineare Kennlinie (30:1)

EN 10204 3.1 Zertifikat auf Anfrage

Konstruktion gemäß EN 60534. Das Produkt erfüllt im vollem Umfang die Anforderungen der
DGRL 97/23/EG. CE-Kennzeichnung wenn erforderlich.

Nennweite: DN15 ... DN50, weitere auf Anfrage
Druckstufe: PN40
Gehäuse: Stahlguss GP240GH+N (1.0619+N; alt: GS-C25N)
Kegel / Sitz: Edelstahl / PEEK
Temperatur: -10 °C ... 250 °C
Baulänge: gemäß EN 558-1 R1
Stellantrieb: elektropneumatischer Stellantrieb Typ PN 9220E;

  • Stelldruckbereich: 0,4 ... 1,2 bar
  • federschließend, Stelldruck öffnend
  • Hilfsenergie / Stelldruck: 1,4 ... 6 bar
  • Membranfläche 340 cm2, Membran: NBR gewebeverstärkt
  • Druckluftanschluss: ¼“ NPT
  • zulässige Umgebungstemperatur: -20 ... +110 °C
  • Gewicht: 17 kg

Stellungsregler: digitaler i/p Stellungsregler: 4 ... 20 mA, einfach wirkend, linear

  • Zwei-Leitertechnik, Kabeldurchführung M20
  • Gehäuse: Aluminiumdruckguss RAL 5010
  • Zuluft: 2,0 ... 7,0 bar; Anschluss ¼“ NPT Innengewinde
  • Gewicht: 2,2 kg

Schutzart: IP65
Optional: Baugruppen als Ersatzteil
